MUSE Pi/MUSE Pi Pro扩展IO定义

MUSE Pi/MUSE Pi Pro 主板上都有外扩IO,方便用户扩展外设,比如GPIO设备,I2C设备,SPI设备,在Bianbu Star V2.1.5及以后的版本,对这些扩展IO功能进行了初始化默认定义,用户可以不用去重新修改dts。

MUSE Pi Pro

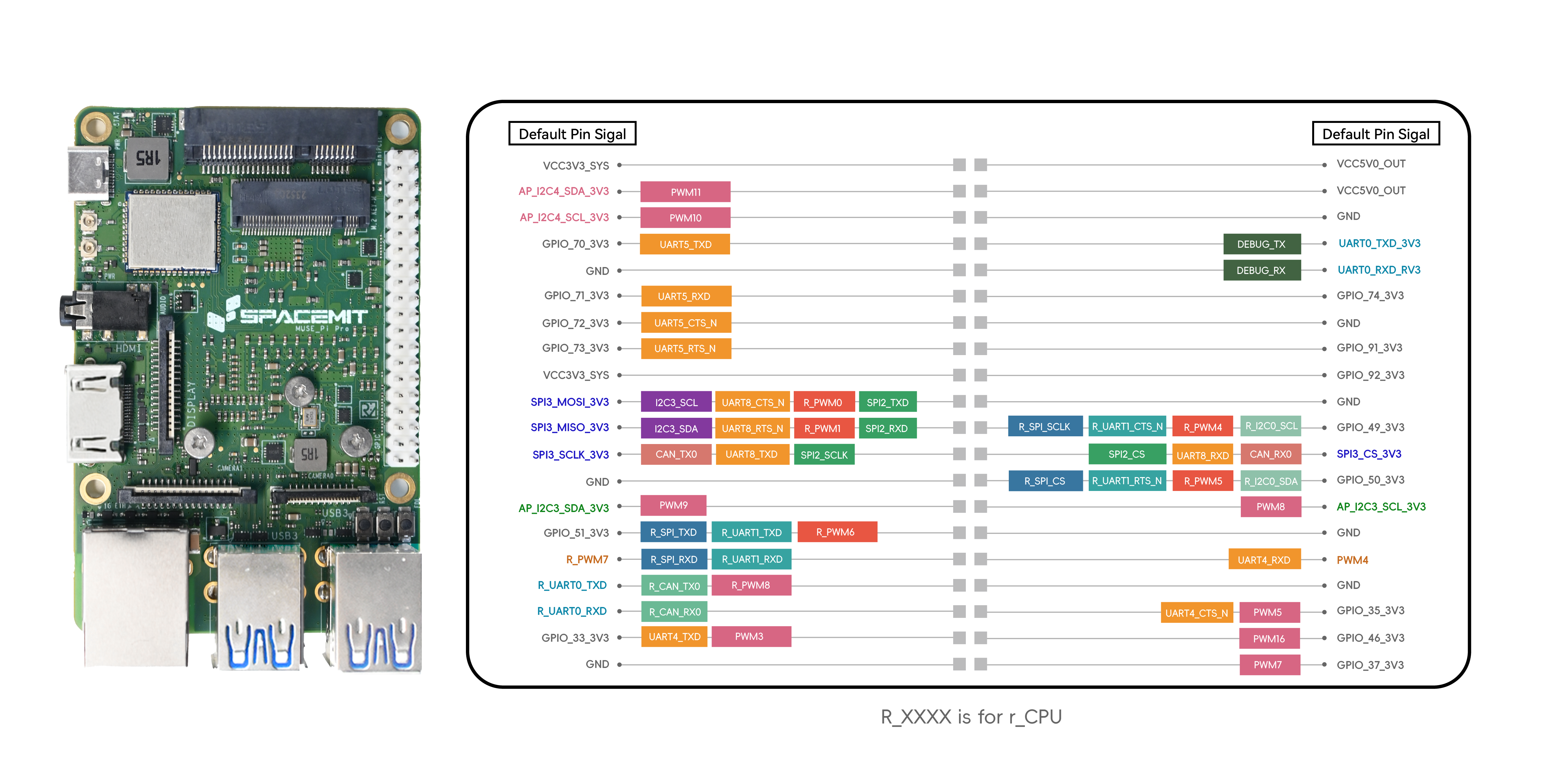

MUSE Pi PRO的40 Pin扩展IO功能定义如下: MUSE Pi Pro

MUSE Pi

MUSE Pi的26 Pin扩展IO功能定义如下: MUSE Pi
