Node-RED 使用指南

简介

Node-RED 是一个 基于流程(Flow-based)的可视化编程工具,最早由 IBM 的工程师开发,现在由开源社区(JS 基金会支持)维护。它主要用于 事件驱动的应用集成、物联网 (IoT) 开发、API 调度和自动化

✨ 核心特点

  1. 低代码 / 可视化编程

    • 使用 拖拽式的节点(Node) 和连线(Wire)来构建数据流(Flow)。
    • 开发者无需大量写代码,就能快速实现逻辑。
  2. 基于 Node.js

    • Node-RED 运行在 Node.js 之上。
    • 轻量化,适合嵌入式设备和云端。
  3. 内置与扩展节点

    • 自带大量节点:HTTP、MQTT、WebSocket、文件系统、函数处理等。
    • 可以通过 npm 安装第三方节点,社区贡献丰富(比如数据库、AI 服务、机器人、Slack、Telegram 集成等)。
  4. 适合 IoT 场景

    • 能够轻松接入 传感器、设备、云服务,比如 MQTT 消息、REST API、Modbus 协议。
    • 常用于智能家居、工业物联网。
  5. 可扩展性

    • 支持写 JavaScript 函数节点,自定义复杂逻辑。
    • 可与数据库(MongoDB、MySQL、Redis)、消息系统(Kafka、RabbitMQ)、AI 服务(TensorFlow.js、OpenAI API)集成。

拉取镜像

运行以下命令下载最新的 Node-RED Docker 镜像:

sudo docker pull harbor.spacemit.com/bianbu-robot/node-red-image:latest

启动 Node-RED 服务

使用以下命令启动 Node-RED 服务:

sudo docker run -it \
-p 1880:1880 \
-v node_red_data:/data \
--name node-red-test \
harbor.spacemit.com/bianbu-robot/node-red-image:latest

命令解析:

  • docker run —— 运行这个容器,如果本地没有镜像,会先在本地构建镜像。
  • -it —— 附加一个终端会话,这样你可以实时看到容器里的输出。
  • -p 1880:1880 —— 将本地主机的 1880 端口映射到容器内部的 1880 端口。
  • -v node_red_data:/data —— 将一个名为 node_red_data 的 Docker 卷挂载到容器的 /data 目录,这样对 flow 的修改可以持久保存; 也可以直接使用本地路径代替node_red_data
  • --name node-red-test —— 给这个容器起一个本地可识别的名字。
  • harbor.spacemit.com/bianbu-robot/node-red-image:latest —— 使用这个镜像作为基础镜像。

终端打印:

访问 Node-RED 界面

在 X86 PC 上访问:http://board_ip:1880/

其中 board_ip 是开发板的 IP 地址。

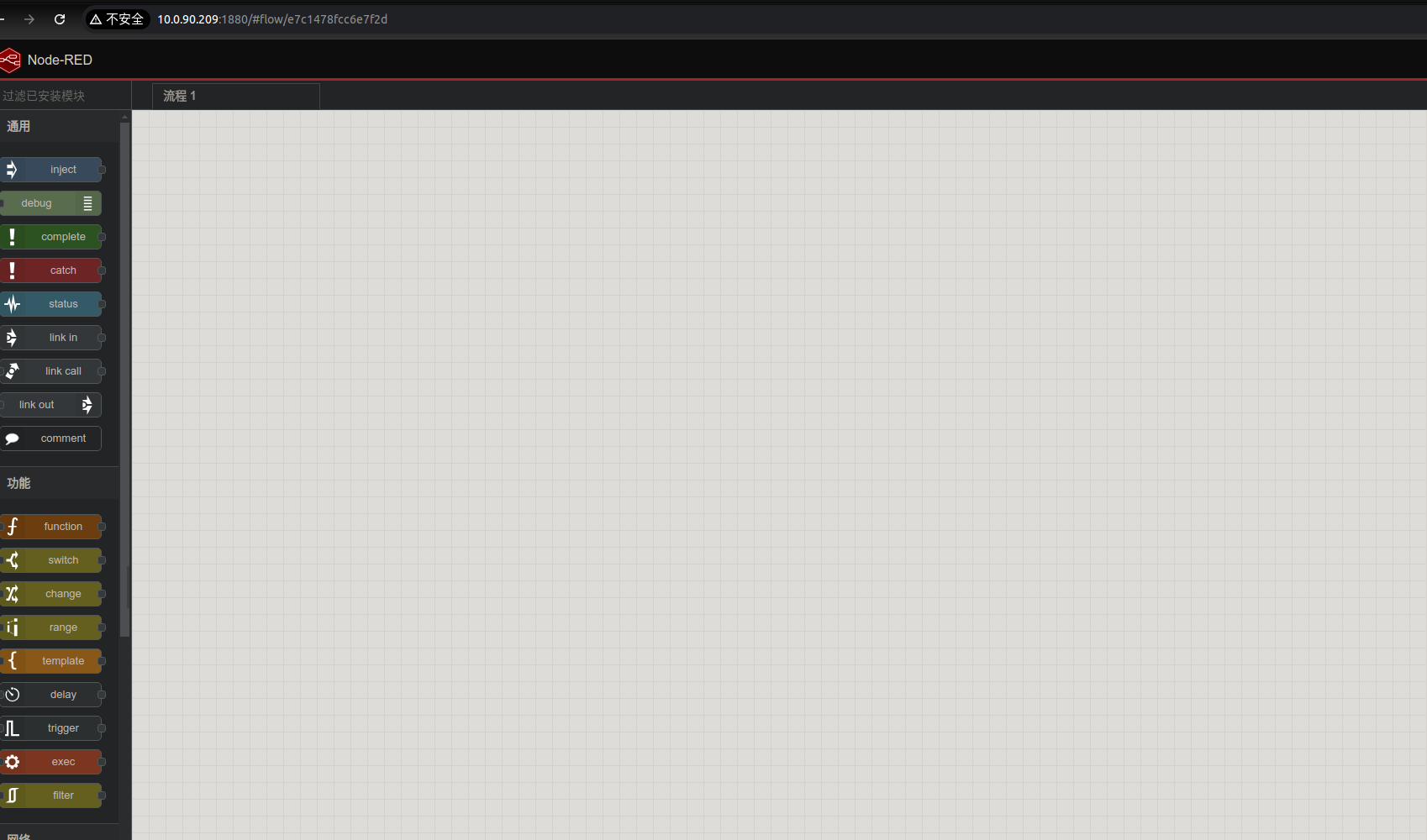

打开后,页面如下:

容器管理

  • 可以分离终端,先 Ctrl+pCtrl+q,容器将继续在后台运行

  • 重新连接到终端(查看日志),可以运行:

    docker attach node-red-test
  • 如果需要重启容器(例如系统重启或 Docker 服务重启后),可以运行:

    docker start node-red-test
  • 需要停止容器时,运行:

    docker stop node-red-test

学习更多

现在,你可以参考Node-RED 官方教程完成更多功能
